Экологические испытания современных транспортных средств: как интегрированные климатические камеры решают задачи многофизической валидации
1. Задача мультифизического сцепления в современной разработке транспортных средств
Традиционный подход к испытаниям автомобиля был построен вокруг более простой архитектуры автомобиля: двигатель внутреннего сгорания, базовая электрическая система и несколько датчиков. Каждая подсистема могла быть проверена отдельно. Этого мира больше не существует.
Современные электрифицированные автомобили представляют три проблемы проверки с блокировкой, которые невозможно решить с помощью изолированного испытательного оборудования:
Сложность теплового управления электромобилями
Тяговой двигатель, силовая электроника (инвертор, OBC, DC-DC преобразователь) и аккумуляторный блок высокого напряжения образуют термически взаимозависимую систему. При -40°C аккумулятор требует активного нагрева для поддержания минимальной температуры элемента для безопасной зарядки; Одновременно двигатель и инвертор могут перегреваться при резком ускорении, поскольку воздух в салоне слишком холоден для эффективного конвективного охлаждения. При +50°C пустынной атмосфере аккумулятор требует агрессивного жидкостного охлаждения, а система климат-контроля конкурирует с тяговым инвертором за доступную мощность охлаждения. Проверка этого теплового баланса требует от камеры создания точных, устойчивых температурных условий, пока автомобиль работает под реальными нагрузками силового агрегата — а не только при статическом впитывании.
Хрупкость автомобильной системы электротехники под климатическими нагрузками
Современные автомобили оснащены 150 и более ЭБУ и тысячами датчиков. ISO 16750 — регулирующий стандарт для экологических условий электрического и электронного оборудования дорожных транспортных средств — определяет требования к влажности, циклированию температуры и конденсации для каждого из них. Один радиолокационный модуль ADAS или LIDAR-обогреватель окна, который выходит из строя при быстром цикле влажности, может поставить под угрозу весь стек ADAS. Тестирование этих компонентов на месте, в полноценной камере автомобиля при динамических тепловых и влажностных профилях, выявляет режимы отказа, которые стендовые испытания на уровне компонентов постоянно пропускают — потому что они пропускают тепловые градиенты, механические вибрации и реальную нагрузку при включении питания, которые существуют при работе системы в полноценном автомобиле.
Многостандартная глобальная регуляторная конвергенция
Платформа, продаваемая по всему миру, должна одновременно соответствовать стандартам Euro 6d/Euro 7 (цикл испытаний WLTP, требование холодного запуска -7°C), EPA FTP-75 и US06 (тестирование выбросов CO при холодной температуре при -7°C и -20°C), а также GB 18352.6 (Китай 6b, включая WLTC). Каждый стандарт определяет разные температурные условия окружающей среды, периоды замачивания и циклы движения. Камера, не способная воспроизвести каждое из этих граничных условий — с сертифицированной точностью — вынуждает производителей автомобилей проводить отдельные сертификационные кампании в разных географических испытательных объектах, умножая затраты и риски программы.
2. Основные технические характеристики: преобразование параметров в инженерные возможности
Чистые номера спецификаций в техническом штите рассказывают лишь часть истории. Важны инженерные возможности, которые эти цифры отражают в реальных условиях эксплуатации автомобиля.
Экстремальные тепловые скорости и их влияние на время выхода на рынок
Возможность перехода от +25°C до -40°C менее чем за три часа — это не просто характеристика производительности, а множитель цикла разработки. Камера, для которой требуется восемь часов для достижения -40°C, ограничивает тестовую команду одним циклом холодного замачивания за смену. Камера, достигшая этого за три часа, позволяет использовать два полных цикла за смену, сокращая календарное время валидации холодного климата почти на 40%. Для автомобильных программ, испытывающих сильное давление на выход на рынок, такое сжатие может стать решающим фактором между сроком замораживания дизайна и пропуском запуска продукта.
Не менее важна скорость повышения температуры при солнечном моделировании. Воспроизведение интерьера припаркованного автомобиля, достигающего температуры салона +80°C в контролируемые сроки — вместо ожидания стабилизации окружающей среды — позволяет повторяемым термическим стресс-тестам для отделки интерьера, систем HVAC и электроники в салоне.
Отбрасывание тепловой нагрузки при полном расходе мощности автомобиля
Это самая важная характеристика, отличающая промышленную автомобильную экологическую камеру от увеличенной лабораторной установки: способность поддерживать стабильность температуры при максимальном рассеивании тепла.
Полноразмерный электрический внедорожник при открытом дросселе на шасси-динамометре может рассеивать 3000 Вт и более отходящего тепла в камеру через выхлоп, охлаждение двигателя и излучаемое тепло от силовой установки. Камера, поддерживающая однородность температуры от ±1°C до ±2°C под такой тепловой нагрузкой — а не дрейфующая на ±5°C и выше — инженерно разрабатывает условия испытания, а не просто приближает его. Алгоритмы холодильной ёмкости, управления воздушным потоком и управления должны быть специально настраиваны под тепловые нагрузки автомобилей, а не интерполировать из конструкций меньших камер.
Комплексный контроль окружающей среды: температура, влажность и солнечное излучение
В реальной среде нет условий с одной переменной. Автомобиль, припаркованный в пустыне Руб-эль-Хали в солнечный полдень, одновременно испытывает температуру окружающей среды +48°C, относительную влажность ниже 10% и солнечную излучение свыше 1000 Вт/м². Автомобиль в скандинавскую зиму испытывает температуру -35°C, 90% относительной влажности и почти нулевое солнечное воздействие. Валидация климат-контроля, систем размораживания и теплового управления аккумулятором в таких условиях требует камеры, способной одновременно управлять:
- Температура в полном рабочем диапазоне (обычно от -40°C до +60°C и выше)
- Относительная влажность от 10% до 98% с точным управлением
- Моделирование Солнца при мощности до 1 200 Вт/м² с использованием многоспектральных ламп, воспроизводящих спектральное содержание естественного солнечного света
- Скорость обмена свежим воздухом для моделирования изменений парциального давления кислорода, связанных с высотой
Взаимодействие между этими переменными — особенно скрытой тепловой нагрузкой, возникающей при контроле влажности при экстремальных температурах — требует создания системы охлаждения и осушения воздуха, спроектированной как интегрированный блок, а не собранный из независимых подсистем.
3. Интеграция системы: динамометр камеры окружающей среды и шасси в синхронизации
Истинным отличителем автомобильной интегрированной камеры для испытаний окружающей среды является не сама камера, а бесшовный интерфейс с динамометром шасси (динамометром) и бортовыми системами автомобиля. Без этой интеграции камера — это просто большая комната с контролируемой температурой.
Интерфейс динамометра и моделирование дорожной нагрузки
Пол камеры вмещает роликовые комплекты, соответствующие конфигурации осей автомобиля — одноосная для испытаний с передним приводом/задним приводом, двойная ось для полного привода — с нагрузкой, соответствующей коммерческим автомобилям и внедорожникам. Динамометрический интерфейс управляет моделированием дорожной нагрузки (кривые сопротивления и сопротивления, полученные по побережью), симуляцией градиентов и инерцией для точного выполнения циклов WLTP и FTP-75. Конструкция камеры предназначена для передачи нулевой вибрации в систему измерения динамометра, сохраняя точность измерения силы в точке контакта с колесом.
Система удаления выхлопных газов: инженерия в холодную погоду
Управление выхлопными газами — одна из самых технически сложных подсистем в автомобильной испытательной камере при низких температурах. При температуре -20°C и ниже необработанные выхлопные газы, выходящие из выхлопной трубы, содержат достаточно водяного пара, чтобы сразу образовывать лёд в любом ненагреваемом воздуховоде — блокируя поток, создавая опасное обратное давление CO/NOx и потенциально позволяя газам сгорания выходить в занятую зону испытаний.
Правильно спроектированная система удаления выхлопных газов решает эту проблему посредством:
- Нагреваемые гибкие муфты в точке соединения выхлопной трубы, поддерживающие температуру газа выше порога конденсации по всему пути извлечения
- Изолированные, трассируемые каналы от точки выхода автомобиля до проникновения в стенку камеры, предотвращают конденсацию и засорку льда даже при -40°C
- Непрерывный мониторинг CO и NOx в камере возврата воздуха с автоматической сигнализацией и принудительной вентиляцией для защиты персонала
- Вентилятор вытяжки с переменной скоростью , согласованный с объёмом двигателя и профилем нагрузки цикла испытаний, поддерживая постоянное обратное давление в выхлопной трубе при холостом ходу и полной нагрузке
Кондиционирование охлаждающей жидкости и управление высоковольтным источником питания
Для тестирования аккумуляторных электромобилей камера оснащена специальной схемой кондиционирования охлаждающей жидкости — петлей с темперированным гликолем, который подключается к внешнему интерфейсу охлаждения автомобиля, позволяя самостоятельно контролировать температуру жидкости в аккумуляторе независимо от окружающей среды камеры. Это позволяет целенаправленно контролировать температуру аккумулятора (например, удерживать батарею при температуре +25°C, а кабину автомобиля — при -40°C) — испытательное условие, критичное для понимания механизмов снижения запаса хода в холодную погоду, не смешивая химические эффекты аккумулятора с тепловыми эффектами автомобиля.
Высоковольтные соединения для зарядки и разряда проходят через проникновения в стенку камеры, рассчитанные на соответствующее напряжение и класс тока, с экранированием ЭМС, чтобы предотвратить помехи с шиной CAN и измерительными системами автомобиля.
4. Соблюдение нормативных требований: ваша система тестирования как шлюз сертификации
Камера, соответствующая собственной внутренней калибровочной спецификации, но не сопоставимая с признанным стандартом, не является инструментом соответствия — это инструмент для разработки. Для автомобильных производителей и поставщиков первого уровня, желающих получить одобрение типа, камера должна быть демонстративно согласована с условиями испытаний, установленными каждым регулирующим органом.
| Стандарт / Протокол | Область применения | Требования к палате |
|---|---|---|
| WLTP (UN GTR No 15) | Мировая гармонизированная процедура испытаний легких транспортных средств | 23°C ± 2°C; -7°C вариант холодного запуска; Контроль влажности во время цикла |
| EPA FTP-75 / US06 | Федеральные выбросы США и низкий уровень CO | -7°C и -20°C холодное замачивание; ±0,5°C равномерность замачивания |
| GB 18352.6 (Китай 6b) | Китайский стандарт выбросов легких транспортных средств | цикл WLTC; -7°C холодный старт; эквивалентные условия термического впитывания |
| ISO 16750 | Экологические условия электрического/электронного оборудования | Циклы температуры, влажность, конденсация, профили солнечного излучения |
| QC/T 658 | Характеристики автомобильной системы кондиционирования воздуха | Симуляция солнечной нагрузки, замачивание в кабине при высоких температурах, контроль влажности |
| Серия IEC 60068-2 | Экологические испытания электронного оборудования | Циклы температуры/влажности, термический шок, устойчивость к конденсации |
Для проверки на высокогорных рынках (Тибетское плато Китая, рынки Анд, государства Скалистых гор) камеры с возможностью моделирования низкого давления могут воспроизводить высоты от уровня моря до 5 000 м, обеспечивая работу систем HVAC, управление двигателем и испытания запаса хода аккумуляторов при пониженном атмосферном давлении без географического перемещения программы испытаний.
5. Безопасность и защита от взрывов: разработана для сосуществования высокого напряжения и сгорания
Автомобильная камера для экологических испытаний работает одновременно с высоковольтными литиевыми аккумуляторами (до 800 В постоянного тока в современных электромобилях), углеводородными топливными системами и выхлопными газами. Архитектура безопасности должна учитывать все три класса опасностей, не жертвуя добросовестностью тестов.
Термическое неконтролируемое удержание
Для тестирования на использование аккумуляторов электромобилей или ускоренных исследований, где термический уход является серьёзным риском, камера включает:
- Взрывоустойчивые наблюдательные окна с многослойным ламинированным стеклом, рассчитанные на внутренние события избыточного давления
- Выделенные порты для сброса давления , рассчитанные на максимальную достоверную скорость генерации газа тестируемого аккумулятора, с вентиляцией в безопасную внешнюю точку разряда
- Взрывоустойчивые цепи удержания дверей, предотвращающие выброс двери во время быстрого внутреннего давления
- Внутреннее тефлоновое покрытие металлических поверхностей, обеспечивающее электрическую изоляцию между клеммами аккумулятора и стенками камеры, а также устранение случайных коротких замыканий
Многоуровневая резервная защита для круглосуточной беспилотной работы
Программы автомобильной разработки всё чаще используют ночные и выходные испытания для максимального использования камеры. Архитектура защитной блокировки должна быть разработана для работы без присмотра без компромиссов:
- Независимая механическая защита от перегрева: специализированный электромеханический термостат, физически отделённый от основного контура управления PID, который отключает питание обогревателей на фиксированном пороге независимо от состояния контроллера
- Электронная защита от перегрева: вторичный программный наблюдатель, контролирующий все температурные датчики с интервалом в 1 секунду, запуская контролируемое отключение при превышении установленных пределов
- Защита давления в холодильной системе: отключения при высоком и низком давлении на обеих ступенях компрессора, при этом автоматическая блокировка предотвращает повторный запуск после неисправности
- Мониторинг CO и газов сгорания: непрерывное электрохимическое обнаружение с автоматической принудительной вентиляцией и пауза тестовой программы на тревоге
- Интерфейс удалённого мониторинга: статус камеры в реальном времени, активные сигналы тревоги и состояние тестовой программы, доступные через сетевое подключение к системе мониторинга безопасности объекта
6. Кастомизация и поставка под ключ: от подготовки почвы до окончательной приёмки
Автомобильная камера такого масштаба не покупается с полки. Это инженерный актив, специально заданный и реализованный в рамках комплексного проекта. Понимание полного объема реализации жизненно важно для точного планирования бюджета и планирования программ.
Индивидуальная размеризация интерьера для автомобиля
Внутренние размеры указаны вокруг огибающего автомобиля, а также необходимые зазоры для доступа персонала, проводки приборов, выхлопной муфты и соединений систем охлаждения. Программа компактных электромобилей хэтчбека имеет принципиально иные требования к камере по сравнению с полноразмерным коммерческим фургоном или проектом валидации кабины тяжелого грузовика. Стандартные предложения охватывают легковые автомобили и легкие коммерческие транспортные средства; Крупные конфигурации для автобусов, грузовиков и специализированных автомобилей разрабатываются на проектной основе.
Сбор данных и интеграция LIMS
Система управления камерой открывает доступ к открытому интерфейсу данных — обычно Modbus TCP, OPC-UA или прямому API — который позволяет напрямую вводить данные о температуре, влажности, солнечной нагрузке и состоянии безопасности в систему управления лабораторной информацией (LIMS) клиента или платформу сбора данных автомобиля (DAQ). Это исключает ручную транскрипцию данных, позволяет в реальном времени проверять состояние теста по нормативным требованиям и обеспечивает полную, аудиируемую экологическую запись для каждого тестового запуска — что является требованием для пакетов нормативных документов.
Если клиенты используют существующую инфраструктуру сбора данных (например, платформы National Instruments, HBK или ETAS), архитектура управления камерой может быть настроена для работы как управляемого периферийного устройства в этих экосистемах, принимая команды с установленными точками и передавая значения процесса по стандартным промышленным протоколам.
Полноценная реализация проекта
Возможности реализации специально построенной автомобильной экологической камеры выходят далеко за рамки производства оборудования:
- Консультации по подготовке площадки: расчёты нагрузки на фундамент, технические характеристики электроснабжения (питание, охлаждающая вода, сжатый воздух, прокладка вытяжных каналов) и планирование доступа крана для установки оборудования
- Заводское приемочное испытание (FAT): полная проверка производительности на объекте Mentek перед отправкой, включая картирование однородности температуры при репрезентативной тепловой нагрузке, функциональные испытания защитного блокировки и симуляцию регуляторных циклов
- Логистика и установка: управление крупным транспортом, сборка на месте, механическое и электрическое ввод в эксплуатацию, а также интеграция с системами динамометра и DAQ заказчика
- Испытание приёмки на площадке (SAT): окончательная проверка производительности и одобрение клиента на установленном месте, с сертификатами калибровки, отслеживаемыми по национальным стандартам измерения
- Обучение операторов и постоянная поддержка: структурированная программа обучения для операторов камер и обслуживающего персонала, поддерживаемая дистанционной диагностикой и программой задокументированных запасных частей
Заключение: Одна палата, каждый климат, каждый стандарт
Сложность современной разработки автомобилей — обусловленная электрификацией, современной системой помощи водителю и расходящимися глобальными нормативными требованиями — превзошла возможности традиционных методов тестирования с одной переменной экологией. Автомобильная интегрированная экологическая камера представляет собой слияние инженерии климатического контроля, проектирования систем безопасности и экспертизы интерфейса транспортных средств в одном проверенном испытательном объекте.

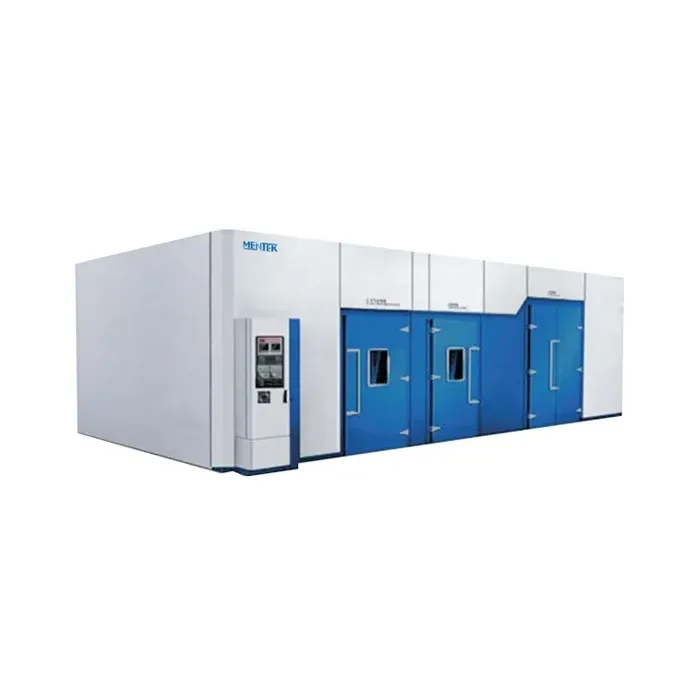

В Mentek наша комплексная кабина для тестирования автомобильной среды спроектирована для удовлетворения полного спектра этих требований — от комплексного климатического контроля и интеграции динамометра шасси до взрывоустойчивой архитектуры безопасности и реализации проектов под ключ. Если вашей программе требуется возможность проведения экологических испытаний на уровне транспортных средств, наша команда готова рассмотреть ваш конкретный класс транспортных средств, стандарты тестирования и ограничения объектов.
|
